TI德州儀器DRV5053-Q1流量計線性霍爾效應傳感器IC芯片元件

DRV5053-Q1器件是一款斬波穩定霍爾 IC，能夠在整個溫度范圍內提供具有出色靈敏度穩定性和集成保護特性的磁場感測解決方案。0V 至 2V 模擬輸出可對施加的磁感應強度做出線性響應，并且能夠辨別磁場方向的極性。 反向極性保護高達 -22V 的寬工作電壓范圍（2.7V 至 38V）使得此器件適用于廣泛的汽車和消費類應用。針對反向電源情況、負載突降和輸出短路或過流提供內部保護功能。

DRV5053-Q1具有用于磁傳感應用的模擬輸出。 DRV5053-Q1器件可以使用2.7至38 V的電源電壓供電，并且可以連續承受–22 V的反向電池條件。請注意，當大約–22至2.4 V的VCC（相對于GND）施加電壓時，DRV5053-Q1設備將無法工作。此外，該器件可在瞬態持續時間內承受高達40 V的電源電壓。輸出電壓取決于垂直于封裝的磁場。沒有磁場將導致OUT = 1V。磁場將導致輸出電壓隨磁場線性變化。磁場極性定義如下：包裝標記側附近的南極是正磁場?？拷b標記側的北極是負磁場。對于靈敏度為負的設備（即DRV5053-Q1RA：–40 mV / mT），南極將導致輸出電壓降至1 V以下，而北極將導致輸出升高至1 V以上。對于具有正靈敏度的設備（即DRV5053-Q1EA：+40 mV / mT），南極將導致輸出電壓上升到1 V以上，北極將導致輸出下降到1 V以下。

DRV5053-Q1特性

線性輸出霍爾傳感器

符合汽車應用要求的 AEC-Q100 標準

1 級：TA = –40 至 125°C（Q，請見Figure 17）

0 級：TA = –40 至 150°C（E，請見Figure 17）

出色的溫度穩定性

溫度范圍內的靈敏度為 ±10%

高靈敏度選項：

–11mV/mT（OA，請見Figure 17）

–23mV/mT (PA)

–45mV/mT (RA)

–90mV/mT (VA)

+23mV/mT (CA)

+45mV/mT (EA)

支持寬電壓范圍

2.7V 至 38V

無需外部穩壓器

放大的輸出級

2.3mA 灌電流，300μA 拉電流

輸出電壓：0.2V 至 1.8V

B = 0mT，OUT = 1V

快速上電：35μs

小型封裝尺寸

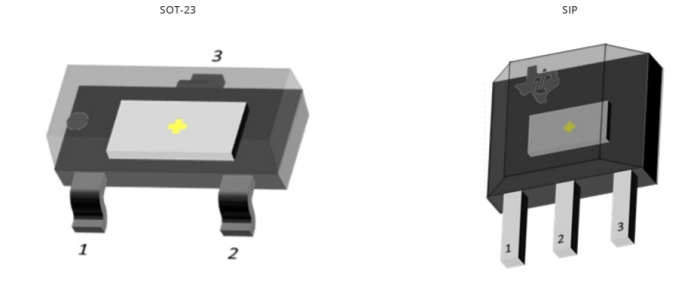

表面貼裝 3 引腳小外形尺寸晶體管 (SOT)-23 (DBZ)

2.92mm × 2.37mm

插入式 3 引腳系統級封裝 (SIP) (LPG)

4.00mm × 3.15mm

保護特性

反向電源保護（高達 -22V）

支持高達 40V 拋負載

輸出短路保護

輸出電流限制

電池輸出短路保護

DRV5053-Q1應用

流量計

對接調整

振動校正

減震器控制

DRV5053-Q1型號

DRV5053CAEDBZRQ1                    DRV5053CAEDBZTQ1                    DRV5053CAELPGMQ1

DRV5053CAELPGQ1                      DRV5053CAQDBZRQ1                    DRV5053CAQDBZTQ1

DRV5053CAQLPGMQ1                    DRV5053CAQLPGQ1                    DRV5053EAEDBZRQ1

DRV5053EAEDBZTQ1                    DRV5053EAELPGQ1                    DRV5053EAELPGMQ1

DRV5053EAQDBZRQ1                    DRV5053EAQDBZTQ1                   DRV5053EAQLPGMQ1

DRV5053OAEDBZRQ1                    DRV5053EAQLPGQ1                    DRV5053OAEDBZTQ1

DRV5053OAELPGMQ1                    DRV5053OAELPGQ1                    DRV5053OAQDBZRQ1

DRV5053OAQDBZTQ1                    DRV5053OAQLPGMQ1                    DRV5053OAQLPGQ1

DRV5053PAEDBZRQ1                    DRV5053PAEDBZTQ1                    DRV5053PAELPGMQ1

DRV5053PAELPGQ1                      DRV5053PAQDBZRQ1                    DRV5053PAQDBZTQ1

DRV5053PAQLPGMQ1                    DRV5053PAQLPGQ1                    DRV5053RAEDBZRQ1

DRV5053RAEDBZTQ1                    DRV5053RAELPGMQ1                    DRV5053RAELPGQ1

DRV5053RAQDBZRQ1                    DRV5053RAQDBZTQ1                    DRV5053RAQLPGMQ1

DRV5053RAQLPGQ1                     DRV5053VAEDBZRQ1                    DRV5053VAQLPGQ1

DRV5053VAEDBZTQ1                   DRV5053VAELPGMQ1                    DRV5053VAQLPGMQ1

DRV5053VAELPGQ1                     DRV5053VAQDBZTQ1                    DRV5053VAQDBZRQ1
