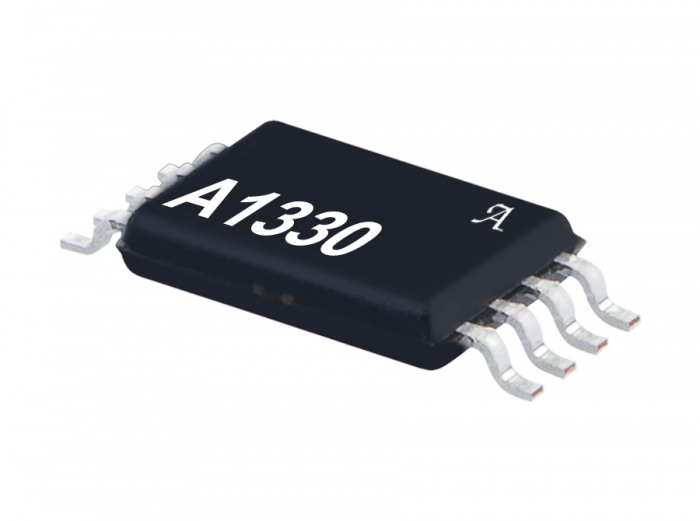

美國ALLEGRO型號A1330：具有模擬和PWM輸出的可編程角度傳感器IC

A1330是一款360°角度傳感器IC，可提供基于磁性圓形垂直霍爾（CVH）技術的非接觸式高分辨率角位置信息。它具有系統片上（SoC）架構，包括：CVH前端，數字信號處理和模擬輸出驅動器。它還包括片上EEPROM技術，能夠支持多達100個讀/寫周期，以便對校準參數進行靈活的終端編程。斷線接地檢測和用戶可選輸出電壓鉗位使A1330成為需要高速0°至360°角度測量的高可靠性應用的理想選擇。

A1330提供可調節的內部平均，允許交換響應時間以實現分辨率。這對于需要高精度的低旋轉速度的應用是理想的。對于更高轉速的應用，A1330在未啟用平均功能時提供業界領先的模擬響應時間。

通過可編程角度調整，A1330支持需要短角度位移的應用，同時保持輸出的全動態范圍?？删幊痰淖钚『妥畲蠼嵌乳撝翟试S診斷機械故障。

A1330采用單引腳或雙引腳封裝，采用8引腳TSSOP封裝。該封裝采用無鉛（Pb）封裝，采用100％霧錫電鍍引腳框架。

主要特點

• 模擬輸出，可配置為比例式或非比例式

• 非接觸式0°至360°角度傳感器IC，用于角度位置，轉速和方向測量

• 單個和雙個芯片選項可在同一封裝中使用

• 用于應用微調/校準的非易失性存儲器（EEPROM）

• 圓形垂直霍爾（CVH）技術提供了獨立氣隙的單通道傳感器系統

• 在低RPM模式下可實現12位分辨率，在高RPM模式下可實現10位分辨率

• 角度刷新率（輸出速率）可通過EEPROM編程配置在25和3200μs之間

• 客戶可編程輸出鉗位電平提供短路診斷功能

• 接地引腳（斷線）的開路檢測

• V CC的欠壓鎖定低于規格

• 適用于短行程應用的精細角度縮放

• 缺少磁鐵錯誤標志，用于通知低磁場水平的控制器

• EEPROM可編程角度參考（0°）位置和旋轉方向（CW或CCW）

• AEC-Q100汽車合格

• A1330LLETR-DD-TA1330LLETR-P-DD-T A1330LLETR-PTA1330LLETR-TASEK-1330-SUBKIT-T

  ASEK-1330-T-KIT
